基本结构与原理

1. 主要部件

• 励磁线圈：通电后产生电磁力，是制动器的核心控制部件。
• 电枢（动铁芯）：与传动轴连接，可随轴转动。
• 摩擦片（静铁芯）：固定在制动器壳体上，表面覆有耐磨材料（如石棉、陶瓷基复合材料）。
• 弹簧：提供机械复位力，用于断电时的制动动作。

2. 工作流程

通电释放状态：

• 当励磁线圈接通电源（直流电压，如 DC 24V），线圈产生磁场，吸附电枢向励磁线圈方向移动。
• 电枢移动压缩弹簧，使电枢与摩擦片分离，制动器处于释放状态，传动轴可自由转动。

断电制动状态：

• 当励磁线圈断电，磁场消失，弹簧复位力推动电枢向摩擦片方向移动。
• 电枢与摩擦片紧密贴合，通过摩擦力阻碍传动轴转动，实现制动锁止。

二、关键技术特点

1. 制动力矩控制

aspcms.cn

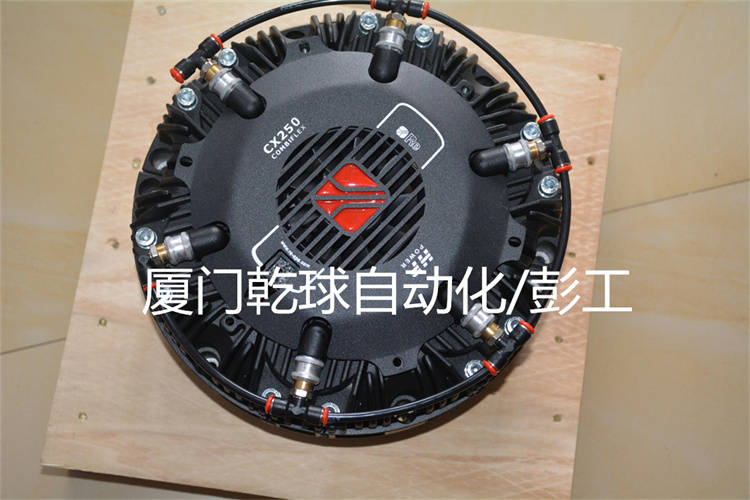

• 电流调节：通过改变励磁线圈的电流大小（如 0~2A），可线性调整电磁力，从而控制制动扭矩（如 RE 型号 CX.250 扭矩范围 0~250N・m）。
• 应用场景：
• 张力控制：在卷材收放卷设备中（如印刷机、分切机），通过实时调节电流，使制动器提供与卷材张力匹配的反向扭矩，保持张力稳定。
• 动态制动：在电机停机时，逐渐增大电流，实现平滑减速，避免机械冲击（如物流分拣线的输送带制动）。

操作与维护空间

• 检修通道：设备周围需预留 ≥60cm 的操作空间，方便更换传感器、校准或维修伺服电机。
• 卷材更换空间：放卷 / 收卷工位需预留足够空间（如叉车作业通道），避免干涉纠偏系统部件。

四、特殊环境适应性

1. 防爆环境

• 若用于易燃易爆场合（如化工、石油行业），需选择 ATEX 防爆认证型号（如防爆等级 Ex II 2G Ex db IIC T4 Gb），确保电气部件无火花风险。
